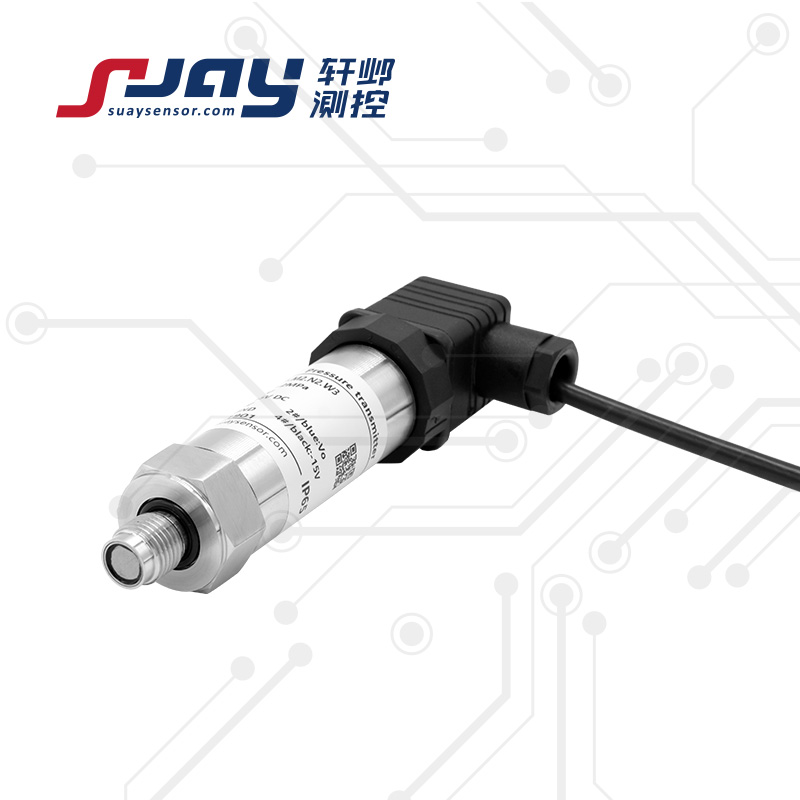

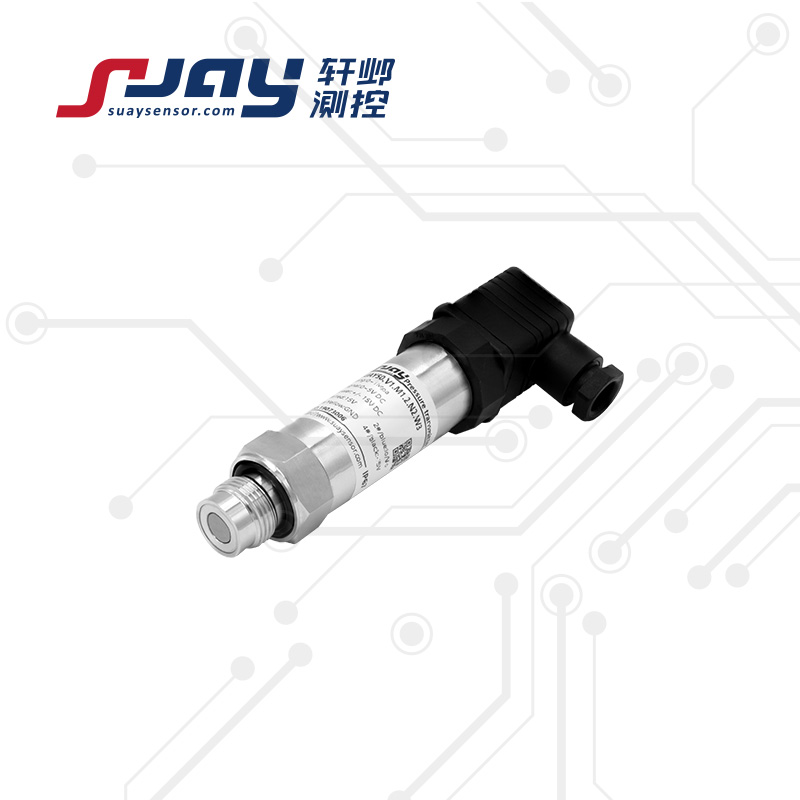

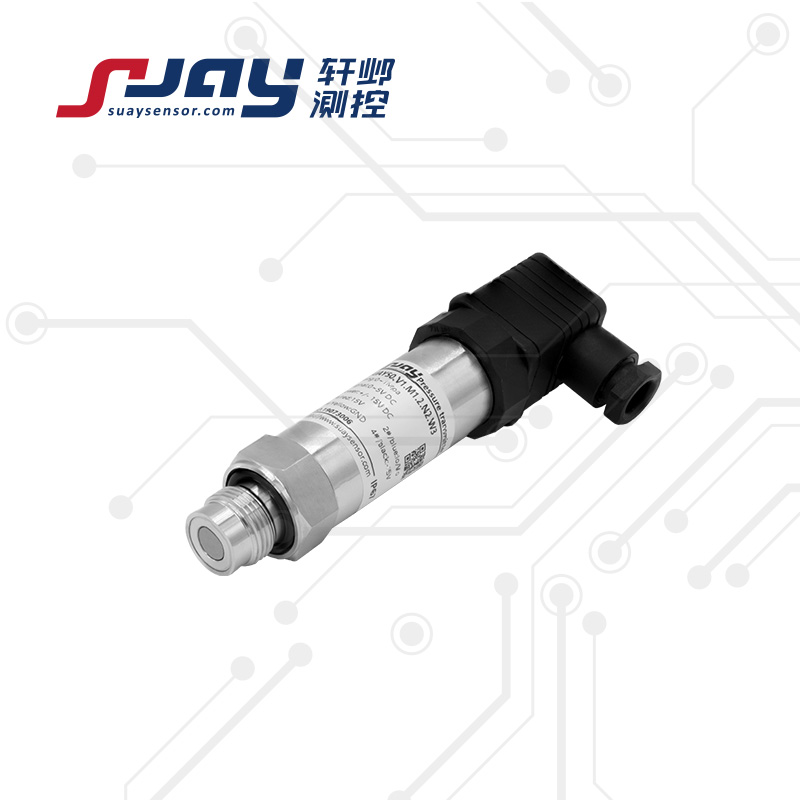

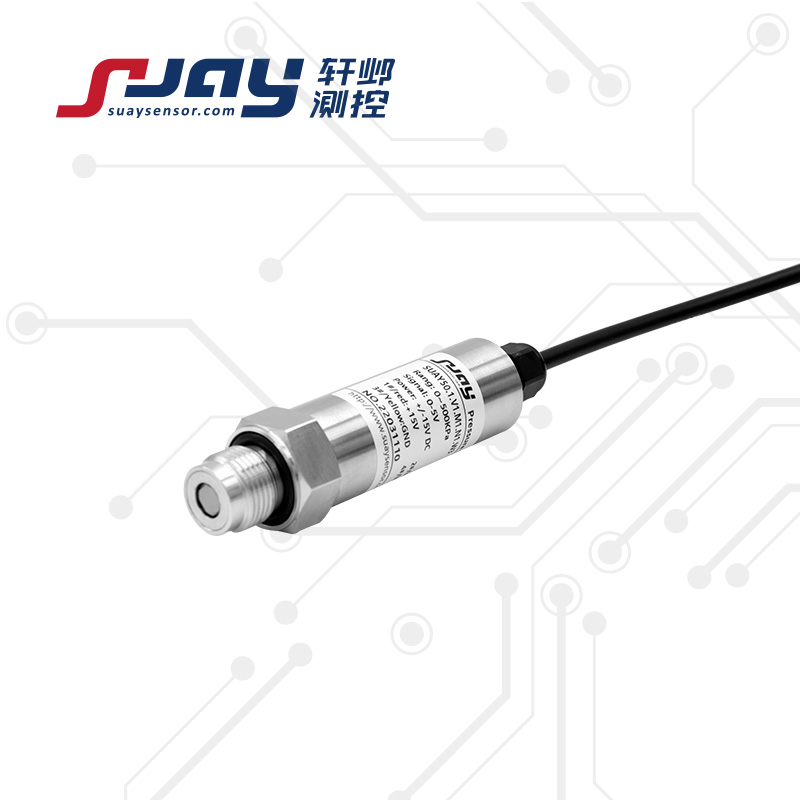

SUAY50高頻動態壓力傳感器變送器

所屬分類：高頻、微型類
產品標簽：
SUAY50 高頻壓力傳感器、高頻動態壓力變送器是采用德國進口高固有頻率的壓敏元件，高性能、寬頻帶的信號處理電路，傳感器固有頻率可達1-2MHz，可測量帶寬0-200KHz范圍內的高頻壓力變化，壓力量程從-100KPa~0~10Kpa...100MPa，根據用戶需要標定量程，小尺寸的感壓核心，從而使得傳感器具有極高的固有頻率、寬廣優良的帶寬，以及亞微秒的上升時間（極為陡峭的上升沿）、干凈的幅頻特性曲線，配合SUAY高輸入阻抗、低輸出阻抗、低噪聲、高頻響信號處理電路，滿足動態測壓的需要。

產品范圍

燃?xì)獗茖嶒?/span>
化爆實驗
水下兵器爆破
瞬間沖擊壓力檢測
風洞測壓實驗
動態往復壓力檢測
路橋縮模試驗
液壓動力機械實驗
軌道交通模擬實驗壓力檢測

PDF文檔下載 QQ實時溝通

SUAY50高頻動態壓力傳感器變送器

產品詳情

SUAY50 高頻壓力傳感器是采用德國微機械加工技術，利用硅優良的楊氏彈性模量力學特性，低阻抗，小尺寸的感壓核心，從而使得壓力傳感器具有極高的固有頻率、寬廣優良的帶寬，以及亞微妙的上升時間（極為陡峭的上升沿）、干凈的幅頻特性曲線，高頻壓力傳感器適合應用于軍事工程、化爆實驗、石油勘采與試井、材料力學、土木工程學、巖土力學、液壓動力機械試驗、縮模試驗、軌道交通等科學實驗和生產實踐中，得到不失真且快速變化的動態壓力波形與有效壓力值，配合SUAY高輸入阻抗、低輸出阻抗、低噪聲、高頻響信號處理電路，滿足動態測壓的需要。

可根據用戶的具體要求特殊設計、定制，滿足各種實際應用需求。

產品特點

高固有頻率，寬廣的通頻帶
uS級的上升時間，陡峭的上升沿
干凈的幅頻特性曲線
先進、穩定的處理電路，抗干擾性能優良

產品性能指標

測量范圍	-100KPa~0-10KPa...1MPa...100MPa
測量介質	與316不銹鋼兼容的氣體或液體
靜態精度①	±0.1%FS ±0.25%FS ±0.5%FS
固有頻率	180KHz-500KHz 500KHz-1MHz 1MHz-2MHz
變送器帶寬	0-1KHz...3 KHz 0-20 KHz 0-200 KHz
上升時間	0-60...100uS 0-1...10uS 0-0.2...5uS
信號輸出/供電	0-5V 0-10V	±15VDC（典型）
	4-20mA 0-5V 0-10V 1-5V	12-30VDC（典型24VDC）
	mV信號	恒壓源/恒流源
工作溫度	-40～85℃ 特殊使用可達1200℃
補償溫度	-10～60℃
貯存溫度	-40～100℃
長期穩定性	典型：±0.1%FS/年不超過：±0.2%FS/年
零點溫度漂移	典型：±0.02%FS/℃ 不超過：±0.05%FS/℃
靈敏度溫度漂移	典型：±0.02%FS/℃ 不超過：±0.05%FS/℃
過載能力	1.5~2倍滿量程壓力
有效測量壽命	﹥10^6壓力循環（P:10-90%FS）
分辨率	大于10-5（通常受限采集顯示設備，理論無限?。?/span>
抗振動性	10g， <2KHz
抗沖擊性	50~100 g，10mS
負載電阻	≤（U-12）/0.02 Ω（電流輸出） >100KΩ（電壓輸出）
絕緣電阻	200M?，100VDC
壓力接口	M20*1.5（典型）； G1/4（可選）
電氣連接	接插件或直出電纜2m
接口及殼體材料	304/316L不銹鋼
外殼防護	插頭型（IP65）電纜型（IP67）
安全防爆	Ex iaⅡ CT6（本安）
密封圈	氟橡膠
產品重量	約200克

注：①包含非線性、遲滯和重復性
選型參數對照表

型號	量程	精度	輸出	安裝螺紋	電氣連接	特定參數
SUAY50	-100KPa~0 ...10KPa ...100MPa 量程可選	4:±0.1%FS 2:±0.25%FS 1:±0.5%FS	A1:4-20mA V1:0-5V V2:1-5V V3:0-10V V0:定制	M1:M20*1.5 M2:G1/4 可選： M3:G1/2 M0:定制	N1:直出2米 N2:赫斯曼插頭 N3:航空插頭	W1:0-1...3KHz W2:0-20KHz W3:0-200KHz E:本安防爆
SUAY50.2.V1.M1.N1.W2.E（0-1MPa）

選型提示：
           1. 被測介質應與產品接觸的材料相兼容，
             2. 選型附加功能代號"E” 本安防爆型，須經安全柵供電。
             3. 其它特殊要求，敬請與本公司商洽，并在訂單中注明。
